生物質鍋爐除塵器詳解

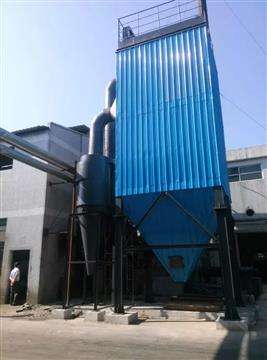

生物質鍋爐除塵器設計為：布袋除塵器+多管旋風除塵器+風機+煙筒=達標排放。我公司采用該二級組合式除塵器收塵效率達，排放濃度低于20mg，也可滿足用戶的排放要求，為用戶解決生物質鍋爐煙氣不好治理的難題。

（一）生物質鍋爐布袋除塵器工藝設計：

生物質鍋爐產生的煙氣粉塵由吸塵管道進入旋風除塵器，此時煙塵中的大顆粒在旋風除塵器的離心力的作用下進行分離，大顆粒粉塵由旋風除塵器排出，細小顆粒粉塵進入布袋除塵器。經過濾袋過濾，通過脈沖吹打?qū)⒄掣皆诓即砻娴姆蹓m先集中在除塵器的灰斗內，利用下料控制器進行回收或利用。經布袋除塵器處理過后的凈氣通過風機由煙囪排入大氣。經過布袋除塵器對生物質鍋爐含塵煙氣的處理，可減小煙塵對周邊環境的污染，達到清潔的生產目的。本公司依據在生物質鍋爐煙塵治理行業積累的經驗，采用布袋式除塵器，考慮到煙氣溫度及混有的火星，在布袋除塵器前面采用旋風除塵器，一來可以降低煙氣溫度，二來可以分離有引燃條件的大顆粒物，為了降低整個系統的阻力，選用低阻的旋風除塵器。

（二）旋風除塵的設計：

旋風除塵器可捕集顆粒徑為5μm以上的粉塵，允許含塵濃度為1000g/m3，溫度450℃，氣流速度 12～20m/s，阻力損失588pa～1960pa，除塵效率50%～90%。流場模型試驗研究表明，以螺殼形結構的入口性能較好。螺殼與筒體相切面角度以氣流旋轉180deg;后，與筒體外緣相切。在下部氣力輸灰系統不正常工作時，為防止積灰導致除塵器內部流場遭到破壞，旋風除塵器灰斗下部增加一旁路下灰口，在倉泵輸灰裝置故障后使用旁路下灰，旁路管上設置手動閘板及卸灰閥。旋風除塵器主要的磨損部位分布在蝸殼入口處和錐體下半部，有滲硼法、涂料法、 內襯法及用材料制作除塵器等四種方法，設計選用龜甲網內襯法提高。

（三）保護系統的設計：

生物質鍋爐除塵器在鍋爐出現異常情況時，對除塵器設置旁路進行保護。旁路通常有兩種，一種采用外置旁路形式，另一種采用內置旁路形式。在旁路接入口設氣動提升閥或電動執行機構，并納入自動控制系統和手動啟閉。旁路風門的閥板要求密封，關閉時要求做到零泄漏。除塵系統設置旁路管道，在鍋爐投油、煙溫異常等狀態下使煙氣經旁路管道排放而不經過濾袋，從而地保護除塵器。同時，除塵器配置了預噴涂裝置（管道噴粉裝置），用于預噴涂時對除塵器濾袋的保護。

（四）電氣控制方面的設計：

針對生物質鍋爐除塵器使用特點，整套除塵器設置了差壓計、溫度檢測儀表用于設備的控制、在線檢測和保護。旋風除塵器及袋式除塵器灰斗部分設置電加熱裝置，在灰斗設溫度測點。當灰斗壁面溫度高于設計值（可調）時自動關閉電加熱裝置，而當?shù)陀谠O定溫度時再自動打開電加熱裝置。系統采用PLC進行自動控制，設置差壓及定時清灰控制方式并設有壓力、溫度、料位等檢測報警功能。
